Клапан электромагнитный (соленоидный) устанавливается в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется как в сложных технологических процессах, так и в бытовых целях.

Материал исполнения

• Корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях.
• Мембрана. На выбор материала мембраны клапана влияет ряд факторов, такие как: рабочая среда, температурные условия, давление. Поэтому материал мембраны подбирается под конкретные условия. В качестве основы для создания мембран, уплотнителей и прокладок корпусов используют каучук, резина и эластомеры на основе, например, фторкаучука.
• Плунжероны и штоки производят из специального магнитного материала.
• Для обмотки электрокатушки клапанов используется эмаль-провод, изготовленный из электротехнической меди.

Принцип действия

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается/закрывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана. Также существуют электромагнитные клапаны с ручным дублером, которые при необходимости можно открывать/закрывать, если катушка клапана неисправна.

Виды электромагнитных клапанов

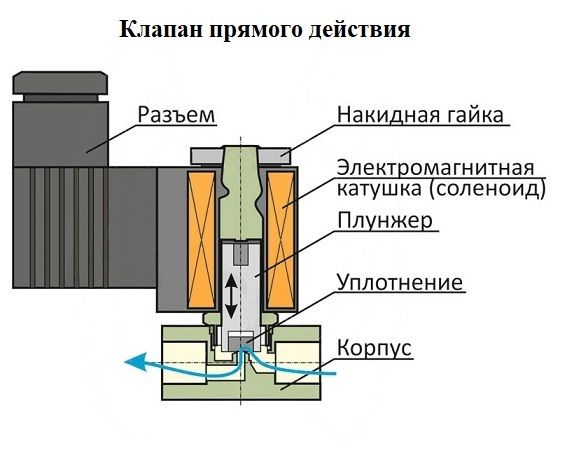

• Прямого действия

У клапанов прямого действия мембрана зафиксирована на поднимаемом плунжере. При подаче тока на электрическую катушку, поднимается плунжер, а вместе с ним и мембрана (поршень). Так происходит открытие/закрытие магнитного клапана без непосредственного на него воздействия. Такие клапаны не нуждаются в давлении на входе. У клапанов прямого действия, как правило, устанавливают электромагнитную катушку клапанов мощнее, чем на клапаны с пилотным принципом действия.

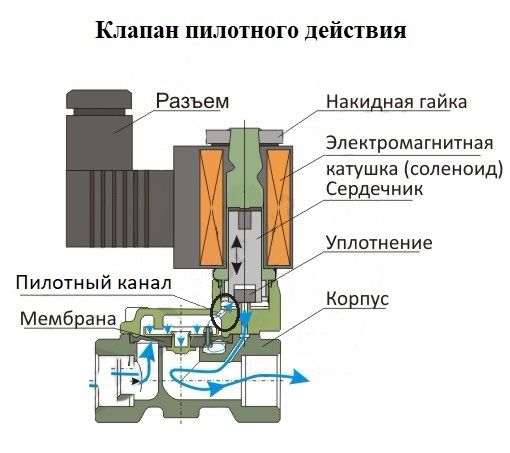

• Пилотного действия (с сервоусилением)

В клапанах пилотного действия за открытие/закрытие отвечает пилотный канал. Его закрывает/открывает плунжер (сердечник), в закрытом/открытом состоянии канал закрыт/открыт, давление в клапане (над и под мембраной или поршнем) автоматически компенсируется. При открытии/закрытии канала появляется разница в давлении и клапан открывается/закрывается за счет более высокого давления на входе в клапан. У клапанов пилотного действия устанавливают электромагнитную катушку меньшей мощности (по сравнению с клапанами прямого действия), а постоянное давление на входе должно быть от 0,5 бар.

По типу клапаны делятся на:

• Нормально-закрытые (НЗ) при подаче напряжения – открываются, если напряжение пропадает, пружина возвращает их в обратное положение, то есть нормально-закрытое.
• Нормально-открытые (НО) при подаче напряжения – закрываются.
• Бистабильные - открывается/закрывается при кратковременной подаче импульса заданной полярности. Таким образом, соленоид* находится под напряжением доли секунды, что позволяет экономить электроэнергию и избегать нагрева электромагнитной катушки.

* Соленоид – катушка индуктивности в виде намотанного на цилиндрическую поверхность изолированного проводника, по которому течет электрический ток.

По типу уплотнительной мембраны и уплотнения поршня

• Мембрана FKM - Фтор-каучук. Эластичный сополимер. Высокая устойчивость к старению, озону, ультрафиолету. Нейтрален к щелочным средам, нефтепродуктам, дизтопливу и бензину, спирту, воде, воздуху, пару низкого давления (до 2 бар). Разрушается эфирами и органическими кислотами.
• Мембрана EPDM – Этилен-пропилен-диен-каучук. Химически и механически стойкий эластичный сополимер этилена и пропилена. Устойчив к кислотам, щелочам, окислителям, растворам солей, горячей и холодной воде, пару низкого давления (до 2 бар), воздуху и нейтральным газам. Разрушается при контакте с углеводородами (бензином, дизельным топливом), маслами, ароматическими спиртами (бензолом). Температура эксплуатации -20...+130С.
• Мембрана NBR – Нитрил-бутадиен-каучук. Эластичный полимер. Нейтрален к воздействую бензина, масла, дизтоплива, щелочей, неорганических кислот, пропана, бутана, воды. Разрушается при контакте с бензолом, окислителями. Температура эксплуатации -10...+90С. Длительная эксплуатация при температурах выше 90С приводит к потере эластичных свойств и старению материала.
• Мембрана VMQ – Кремний-органический эластомер. Высокая устойчивость к горячему воздуху, озону, ультрафиолету, минеральным маслам. Область использования: медицинская промышленность и пищевые производства (вода, спирты, растворы). Характеризуется стойкостью к истиранию и низкой адгезией.
• Уплотнение PTFE – Поли-тетра-фтор-этилен. Данный фторполимер является одним из самых химически стойких полимерных материалов. Используется для кислот и щелочей высокой концентрации, растворителей, бензола, окислителей, масел, топлива, агрессивных газов, горячей воды, перегретого пара. Разрушается трифторидом хлора и жидкими щелочными металлами.
• Мембрана VITON – эластомер на основе фторкаучука. Совместим с минеральными маслами, жирами, эфирами, сырой нефтью. Рабочая температура -20...+130С.

Правила монтажа и эксплуатации

Перед монтажом необходимо убедиться, что в месте установки клапана показатели конденсации и вибрации сведены к минимуму. Отсутствует возможность обледенения трубы. Вблизи нет течей и прорывов.

Устанавливать клапан необходимо в предварительно промытый трубопровод. Рекомендуется установить перед входом в клапан фильтр, который защитит клапан от загрязненной среды, тем самым продлит срок его полезного использования.

Для обеспечения правильной работы все электромагнитные клапаны должны быть установлены катушкой вверх, а также чтобы направление стрелки на корпусе совпадало с направлением потока.

Убедитесь в правильности рабочего напряжения катушки (см. надпись на катушке в вольтах). Также убедитесь в правильности характеристик (напряжения и частоты) и их соответствия сети питания. Если эти характеристики не соответствуют, катушка может сгореть.

Обратите внимание на цвета жил кабеля. Желтый/зеленый – это всегда земля. Две других жилы предназначены для подключения фазы и нейтрали.

Замена катушки

Обратите внимание на катушки с защелкой: При замене катушки воспользуйтесь отверткой для отсоединения ее от якоря. Внимание: Перед демонтажем катушки необходимо отключить напряжение, иначе катушка может сгореть.

Трубопроводная арматура - это такие элементы, которые отвечают за включение, отключение, регулирование, смешивание, распределение и регулирование потоков жидкой и газообразной среды.

Выделяют такие виды трубопроводной арматуры как:

• Запорная - отвечает за ограничение движения рабочей среды в устройствах с определённом уровнем герметичности.
• Отводная - отвечает за перенаправление потоков рабочей среды.
• Регулирующая - используется для корректировки параметров рабочей среды.
• Предохранительная - используется для регулировки параметров давления, защищая оборудование от превышения допустимого давления.

По типу трубопроводная арматура бывает следующая:

• Задвижка - запорная арматура в которой запирающий элемент перемещается перпендикулярно рабочей среды. Их используют преимущественно для открывание или закрывания трубопроводной системы. К преимуществам задвижек можно отнести простоту конструкции и малое гидравлическое сопротивление.
• Клапан - запорная арматура в которой запирающий элемент перемещается параллельно рабочей среды. Данные устройства осуществляют открытие и закрытие трубопроводной сети только при определенных условиях, таких как повышение давления или изменение направления потока рабочей среды.
• Кран - арматура в которой регулирующий элемент вращается вокруг своей оси. Краны бывают запорные, регулирующие и распределительные.
• Дисковый затвор - арматура у которой запирающий элемент выполнен в форме диска, который поворачивается вокруг оси, расположенной под определённым углом к рабочей среде.
• Конденсатоотводчик - защищает трубопровод от гидроударов, ухудшения качества пара и снижения тепловой мощности. Он автоматически определяет уровень конденсата, выводя при необходимости остатки.
• Фланец - элемент который служит для герметизации труб, трубопроводной арматуры, а так же подключения их к накопительным резервуарам, машинам и специальным аппаратам. по форме выполнен в виде кольца.
• Фитинги - соеденительная часть трубопроводной системы. Устанавливается в местах разветвлений и переходов. Применяют в основном в качестве вспомогательных элементов для герметизации. Фитинги обычно изготавливают из таких высокопрочных материалов как: ковкий чугун, сталь, нержавеющая сталь и так далее.
